Skema Telepon Indikator Sibuk
Sumber: http://www.aaroncake.net/
________________________________________
Apakah Anda pernah menggunakan modem atau fax dan orang lain mengangkat
telepon, melanggar koneksi? Nah, rangkaian sederhana ini harus mengakhiri
itu. Ini menandakan bahwa ponsel sedang digunakan dengan menyalakan LED
merah. Bila telepon tidak digunakan, LED hijau menyala Perlu ada kekuatan
eksternal dan dapat terhubung di mana saja pada saluran telepon, bahkan
dipasang di dalam telepon. Catatan: Sirkuit ini dapat menyebabkan masalah
untuk beberapa saat digunakan. Anda mungkin ingin membangun sebuah sirkuit
yang berbeda.

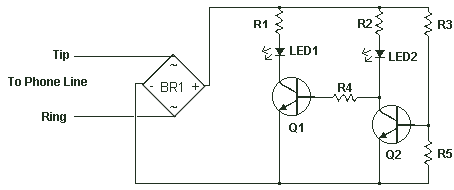

Gambar Skematis
This is a schematic of the Phone Busy indicator
R1 1 3.3k 1/4 W Resistor
R2 1 33K 1/4 W Resistor
R3 1 56K 1/4 W Resistor
R4 1 22K 1/4 W Resistor
R5 1 4.7K 1/4 W Resistor
Q1, Q2 2 2N3392 NPN Transistor
BR1 1 1,5 Amp 250 PIV Bridge Rectifier
LED1 1 Red LED
LED2 1 Green LED
MISC 1 Wire, Case, Kabel Telepon
Catatan:
1. Ini adalah sirkuit yang sangat sederhana dan mudah dibuat pada papan Perf
dan dipasang di dalam telepon.
2. LED1 dan LED2 kilat dan mematikan saat telepon berdering.
3. Jangan khawatir tentang mencampur koneksi Tip dan Ring.
4. Cincin tegangan pada saluran telepon mana saja 90-130 volt. Pastikan
tidak ada panggilan saat Anda membuat sambungan line atau Anda akan tahu
itu. :-)
5. Di beberapa negara atau negara Anda akan harus meminta perusahaan telepon
sebelum menghubungkan ini ke baris. Bahkan mungkin memerlukan pemeriksaan.
6. Jika rangkaian menyebabkan distorsi pada saluran telepon, menghubungkan
resistor 680 ohm di antara salah satu kabel baris masuk dan penyearah
jembatan
Diterjemahkan dari situs: http://electronics-lab.com/projects/telephone/002/
