Memanfaatkan interkom untuk komunikasi antar ruangan

Memanfaatkan interkom untuk komunikasi antar ruangan



Dulu waktu saya masih kecil sebuah alat komunikasi lokal pernah menjamur dan menjadi permainan favorit anak muda kala itu. Orang biasa menyebut dengan “ngebrik”. Ngebrik ini awalnya menggunakan interkom yang dibuat dari modifikasi radio atau tape recorder yang di manfaatkan bagian power amplifiernya. Orang kalau sudah ngebrik waahhh sampai lupa waktu dan jarang keluar kamar hanya untuk ngobrol ngobrol dengan teman antar rumah bahka antar kelurahan.





Bertambahnya pengetahuan masyarakat maka interkom kabel digeser dengan pemancar radio mini yang beroprerasi melalui jalur 80 meteran atau pemancar SW. pemancar SW ini memiliki kemapuan jarak pancar yang lumayan jauh bisa antar pulau.

Selain pemancar SW ada juga yang menggunakan pemancar FM tetapi hanya bisa menjangkau antar kecamatan saja jika dibuat hanya yang menggunakan power kecil.


Sekarang semua ini sudah mulai ditinggalkan para penggemar interkom karena digeser oleh hadirnya HP dan internet yang menggunakan komunikasi melalui situs jejaring sosial. Sebenarnya interkom tetap masih bisa dimanfaatkan untuk hal hal yang lebih penting. Perangkat ini bisa kita pakai sebagai alat komunikasi antar ruangan kerja dalam sebuah kantor atau pertokoan. Bisa digunakan untuk komunikasi antara pramuniaga dengan bosnya yang berada diruang kerja bos tanpa perlu meninggalkan dagangannya jka ingin menanyakan sesuatu kepada si bos. Jadi ini akan mengurangi resiko pencurian ketika dagangan sedang ditinggal pergi menemui bos.




Alat yang bisa dimanfaatkan untuk membuat interkom ini kita bisa memanfaatkan radio bekas atau radio jadul yang saya percaya saat ini Cuma sebagai penghuni gudang bersama tikus tikus dan kecoak. Alangkah baiknya kalau kita ambil lagi lalubersihkan dan modifikasi untuk membuat interkom. Banyak juga mainan anak-anak sekarang yang ada radionya. Itu juga bisa dimanfaatkan. Caranya hanya simpel saja kita pisahkan bagian tunernya dengan PA nya. Lalu kita buat sambungan antar perangkat yang kita hubungkan dengan beberapa ruangan dalam rumah kita misalnya ruang tamu, dapur, kamar mandi dan lain lain. Jadi kalau ada yang mau bicara dari kamar depan kita sedang di kamar mandi gak perlu teriak-teriak menjawab panggilan orang lain cukup  berbisik saja lewat interkom. Atau  dipasang antar kios dalam sebuah pertokoan ini akan menghemat tenaga kalau kita akan ngobrol dengan teman yang tinggal di area komplek perumahan tanpa harus menggerakkan kaki kerumahnya. Dan yang pasti pembicaraan kita GRATISSSS tanpa biaya beda jika kita ngobrol melalui telepon.

Jika anda tak memiliki radio bekas di bawah ini ada satu contoh skema interkom yang hanya membutuhkan satu perangkat untuk bicara dua arah. Untuk mencari rangkaian model lain anda bisa browshing di internet pasti banyak yang bisa anda temukan.



Demikian sedikit tulisan semoga bermanfaat.

Membuat regulator 3,3volt untuk led

Membuat regulator 3,3volt untuk led






Led adalah sejenis diode yang bisa memancarkan cahaya dengan mengkonsumsi daya ang cukup rendah namun bisa mengeluarkan cahaya yang cukup terang. Hal inilah yang sekarang ini semakin berkembangnya teknologi dibidang kelistrikan yang semakin berkembang. Dan lampu pijar yang merupakan jenis lampu paling boros yang mengeluarkan cahaya kurang terang dan menghasilkan panas yang tinggi pada lampu yang berimbas panasnya ruangan disekitar lampu.


Sebelum saya memberikan sekema regulator ini ada baiknya mari kita lihat dulu kelemahan dan kelebihan masing – masing lampu. Setelah ditemukannya lampu menggunakan bahan floressen atau neon maka banyak yang mulai menggunakan jenis lampu neon ini karena mengkonsumsi daya rendah namun mengeluarkan cahaya lebih terang disbanding lampu pijar. Pada awalnya lampu neon menggunakan ballast berupa lilitan kawat email yang dibuat trafo. Dan menggunakan starter untuk membantu menyyalakan disaat lampu baru saja dihubungkan ke sumber tegangan AC.

Semakin berkembangnya teknologi maka neonpun mengalami kemajuan , yang sekarang mulai menggunakan ballast elektronik. Jenis perangkat lebih hemat eneri dan memiliki konstruksi lebih kecl dan lebih ringan. Jika neon  dengan ballast trafo model lama jika dinyalakan pertama kali lampu tidak langsung menyala dan harus berkedip kedip dahulu baru menyala. Tetapi lain dengan neon ballast elektronik ini. Jika saklar terhubung maka ampu akan langsung menyala tanpa harus berkedip lagi. Jenis lampu ini juga dikenal dengan istilah LHE atau lampu hemat energy.


Nah itulah sedikit ulasan mengenai masing masing lampu menurut jaman yang pernah ada.  Dalam sekema yang akan kami berikan ini  memiliki kelebihan mengeluarkan tegangan yang stabil pada keluarannya. Sebenarnya bisa saja kita memasang LED dengan tegangan ang lebih tinggi pada input nya hanya cukup menggunakan tersisor saja. Namun cara ini memiliki kelemahan jika tegangan baterai yang digunakan mengalami penurunan akibat digunakan dalam jangka waktu lama maka tegangan baterai akan berangsur angsur mulai turun. Dan ini akan mengakibatkan turunnya tegangan outputnya juga. Tidak akan merusak LED nya. Intinya anda bisa menggunakan tegangan baterai sebagai sumbernya dengan menambah atau mengurangi baterai tidak akan mempengarui tegangan keluarnya. Artina walaupun anda memakai aki 6 volt atau 12 volt tidak perlu merubah nilai pada komponen regulatornya. Dan anda bisa menambahkan baterai dengan tegangan sampai 24 volt untuk yang menggunakan transistor mohon selalu di cek pada zenernya karena dengan menambah tegangan input berate akan menambah daya yang ada pada zenernya. Anda perlu mengganti zener dengan daya yang lebih tinggi tetapi tetap pada nilai tegangan Yang sama.  Untuk menngubah daya sesuai ke inginan anda bisa menggunakan rumus sebagai berikut:

Daya = volt x apere





Untuk detailnya silakan anda cari di mesin pencari, karena pada postingan ini hanya akan membahas tentang bagaimana cara membuat regulator tegangannya saja. Namun jika tegangan inputnya mengalami kenaikan maka tegangan keluarannya tidak akan mengalami kenaikan dan akan tetap pada tegangan semula. jadi

Namun jika kita menggunakan regulator tegangan kita bisa menggunakan tegangan input berbeda beda namun tegangan keluar yang dihasilkan akan tetap sama atau setidaknya hanya selisih 0,… saja. Dan ini tidak terlalu berpengaruh pada nyala lampunya.


Ada bermacam macam cara membuat regulator tegangan ini. Namun jika hanya digunakan untuk menyalakan lampu LED saja rasanya tak perlu membuat yang rumit rumit. Cukup yang simple saja. Ada dua cara yang simple yang akan saya berikan pada postingan ini. Yang pertam menggunakan egulator tegangan gabungan transistor, dan yang kedua menggunakan gabungan IC 7805 dan diode 1N4007. Keduanya memiliki fungsi yang sama namun juga memiliki kelemahan dan kelebihan sendiri diantara keduanya.

Dibawah ini adalah skema regulator yang menggunakan IC 7805.


 skema regulator   menggunakan IC 7805.






Skema regulator tegangan menggunakan Transistor


Selain digunakan untuk menyalakan LED untuk sekema yang menggunakan IC 7085 ini dapat  pula outputnya digunakan untuk mengisi baterai hp dengan cara menghilangkan dua diode pada outputnya.


xxx



Cara membuat charger  batrai hp darurat

Cara membuat charger batrai hp darurat


ILUSTRASI CHARGER
sumber gambar http://www.lebahmaster.com/wp-content/uploads/2015/01/Cara-Charger-Hp-Yang-Benar.jpg

Artikel ini terinspirasi ketika saya memiliki hp. Tetapi saya sempat dibikin bingung karena pas lagi gak ada duit ternyata baterai hp ku dah ngajak ganti yang baru. Mending – mending masih bisa di charge. Bateraiku sudah benar benar gak mau di isi sama sekali pakai hp. Akhirnya mau tidak mau saya harus ganti batrai . saya sering nemui baterai hp yang sudah gak mau diisi pakai hp dan aku tak pernah membuangnya. Karena baterai hp bekas banyak manfaatnya. Antara lain buat senter LED lumayan gak perlu beli baterai. Kalau habis cukup di charge saja.



Terus gimana cara chargenya. Kan baterainya gak mau di isi. Ada cara lain untuk mengisi baterai yang sudah gak mau di isi. Coba anda isi dengan pengisi hp yang di jepit itu. Biasanya mau diisi. Kalau tatap gak mau diisi kemungkinan regulator baterai dah rusak. Kalau Cuma buat senter bongkar aja baterainya lalu buang saja regulatornya. Kemudian cell batrai kita solder bagian terminal positif dan negatifnya. Ingat supaya jangan keliru nanti saat nyambungnya gunakan warna merah dan hitam untuk kabel nya.

Setelah selesai menyolder baterai tersebut lakukan pengisian batrai dengan desktop chrger / charger jepit. Buarkan beberapa saat kira kira 10 menit. Coba cek baterai dengan volt meter atau menggunakan LED putih/biru yang dipasang seri dengan dioda 1N4007. Dioda ini bisa diambil dari bekas lampu LHE biasanya banyak ada sekitar 4 sampai 6 buah anda bisa melepas satu aja untuk memasangnya pada LED ini. Fungsi dioda ini adalah  untuk memotong tegangan 0.7 volt agar LED tidak terbakar. Banyak yang membuat artikel menyalakan LED dengan batrai bekas HP tanpa dioda. Untuk jangka pedek sepertinya gak beresiko. Namun untuk jangka panjang LED akan panas dan cepat mati. Hal ini sudah saya buktikan saya bahkan sudah beberapa kali korban LED hangus gara gara dipasang tanpa dioda. LED putih/biru hanya mapu dialiri tegangan maksimal 3.7 volt. Sedangkan baterai HP tegangan nominal 3.7 volt. Jika dilihat memang gak berbahaya bagi LED karena Cuma selisih 0.1 volt saja. Tetapi rupanya para penulis artikel ini lupa bahwa baterai HP ang di isi hingga penuh akan memiliki tegangan 4 volt. Coba saja anda isi baterai sampai indikator menunjukan skala penuh. Lepas dan ukur dengan volt meter menggunakan skala paling rendah (10volt) nanti anda akan tahu berapa tegangan baterai sebenarnya.



Seperti judul artikel ini, yang kita butuhkan adalah yang serba darurat. Maka charger yang akan saya bagikan gambarnya ini adalah charger darurat. Sumber tegangan bisa dari adaptor, aki motor atau aki mobil. Cara mengisinya diluar HP. Tetapi ada banyak blog yang juga menggunakan skema ini buat charger HP langsung ke Hpnya. Emang bisa tetapi dioda pada output IC 7805 dihilangkan. Karena tegangan standart input untuk mengisi HP yang menggunakan batrai 3.7 volt adalah 5 volt.

Carger ini tak hanya buat ngisi batrai HP saja tetapi bisa juga buat ngisi batrai kering yang sering dipakai buat ngisi lampu senter atau music box dan lain lain yang memiliki tegangan 4 volt.

Dibawakh ini adalah gambar skema dan gambar PCB jika anda ingin membuat PCBnya. Kalaupun tidak pakai PCB juga sah – sah saja karena komponen yang digunakan Cuma sedikit.

Gbr. Skema carger darurat

Penting !!

Gunakan charger ini hanya sebagai charger darurat. Seperti judul diatas. Dan saya sarankan hanya untuk mengisi baterai diluar hP. Saya tidak menganjurkan anda mencolokkan langsung di HP. Skema ini sudah saya gunakan hampir 1 tahun tidak ada masalah. Dan sudah digunakan banyak orang.

Skema inverter 50 watt

Skema inverter 50 watt



Apa itu inverter. Inverter adalah perangkat elektronik yang berfungsi untuk mengubah arus DC tegangan rendah ke arus AS tegangan tinggi. Atau bisa juga ketegangan sesuai yang anda unginkan. Inverter ini biasanya digunakan sebagai alat cadangan pada perangkat elektronik yang menggunakan arus AC 220 volt. Biasanya sering dipakai sebagai sumber tegangan cadangan misalnya untuk membuat UPS atau sumber tegangan pada alat lain.



Bagi yang malas bikin atau tidak punya waktu luang untuk membuatnya anda bisa beli ditoko listrik sekarang sudah banyak dijual dengan harga dan kualitas yang bervariasi. Tetapi bagi anda yang memang peng hoby elektro saya yakin pasti memilih bikin sendiri dari pada beli jadi walaupun kadang membuat sendiri itu malah menghabiskan biaya yang lebih besar dari pada beli jadi. Namun kepuasan dalam diri kita akan membuat kita bangga dengan apa yang telah kita buat. Karena ini menyakut keahlian kita.


Misalnya seorang tukang cukur/salon yang sedang mencukur pelanggan tiba – tiba listrik mati. Padahal dia menggunakan gunting listrik. Ketika kejadian inilah maka fungsi inverter akan berguna menggantikan sumber tegangan dari PLN 220volt tadi. Namun perlu di ingat inverter memiliki keterbatasan daya dan lama pakai.

Daya tergantung dari pembuatan alatnya. Sedangkan lama pakai tergantung dari kapasitas baterai yang digunakan sebagai sumbr tegangan inputnya.  Semakin   besar kapasitas baterai maka daya pakaipun akan semakin lama. Namun juga dipengaruhi beban outputnya. Jika menggunakan beban output besar maka akan lebih cepat lagi masa pakainya.


Rangkaian inverter yang saya buat ini adalah saya ambil dari sebuah rangkaian yang aya salin dari RONICA, namun sudah saya gambar ulang karena saya harus menggambar PCB nya sehingga penggambaran ulang harus saya lakukan untuk mengkonversi gambar sekeka ke gambar PCB nya. Dalam skema dibawah ini output daya yang dihasilkan adalah 50 watt. Demikian yang di tuliskan pada judul skema yang ditulis RONICA. Namun saya peribadi jujur saja belum pernah membuat dan mengetes outputnya berapa daya murni yang dihasilkan.



Maksud dari postingan saya ini semata mata hanya untuk memberikan solusi buat para hoby elektro untuk memanfaatkan barang barang bekas disekitar kita yang mungkin dah tidak pernah dipakai lagi. Dengan ide ini mungkin bisa digunakan untuk keperluan lain. Mungkin anda dirumah punya Trafo  adaptor yang sudah lama menghuni ruangan gudang anda, alangkah baiknya jika dimanfaatkan kembali. Sayang kan trafo 5 ampere itu mahal kalau Cuma disuruh menghuni gudang rasanya eman eman hehehe itu bahasa saya  sebagai orang jawa dan bersetatus sebagai orang kurang mampu. Tapi mungkin bagi anda itu tak masalah karena dompet masih tebal.



Dibawah  ini adalahah gambar skemanya, setelah anda selesai membuat jangan lupa pasang dulu pendingin pada transistor D313 agar tidak kepanasan yang akan menyebapkan transistor mati. Pasang transistor dluar PCB saja dan ditempelkan pada Plat pendiginnnya.






Dafatar Komponen:
R1, R2      : 220 ohm
R3,R4       : 1k
Q2, Q4     : C372
Q3, Q1     : D313
D1           : 1N5402
T1           : trafo adaptor 5 ampere – CT



























Skema Pelipat Tegangan DC

Skema Pelipat Tegangan DC


Suatu ketika pasti anda akan mengalami masa sulit ya misalnya anda lagi butuh tegangan dalam jumlah tertentu, namun anda tidak memiliki sumber tegangan yang anda butuhkan. Padahal saat itu anda sedang sangat membutuhkan nya. Untuk mencari tegangan yang lebih rendah rasanya gak sullit untuk mendapatkannya. Karena kita tinggal pasang aja IC 78xx. Misalnya 7805, 7809, 7812 dan lainlain. Tetapi untuk mendapatkan tegangan diatas sumber tegangan yang ada agak sulit. Apaladi yang memiliki daya yang besar. Namun jika hanya membutuhkan beberapa mili ampere saja memang tidak sesulit yang kita bayangkan. Kita bisa menggunakan rangkaian pelipt tegangan atau istilah lainnya skema pengganda tegangan.

Dengan rangaian ini anda bisa mendapatkan tegangan seperti yang anda mau walaupun hanya menggunakan tegangan sumber yang rendah. Kita bisa mendapatkan tegangan output yang bervariasi tinggal memodifikasi jumlah komponennya saja. Sekema yang akan saya posting ini adalah pengganda tegangan dari sumber arus cearah (DC). Baiklah gak perlu saya berpanjang lebar memberikan gambaran alat ini. Segera simak baik-baik gambar-gambar dibawah ini.



pelipat tegangan 2








pelipat tegangan 3





pelipat tegangan 4



untuk melihat gambar lainnya silakan kunjungi :   Rangkaian pengganda tegangan









Sekema efek suara

Sekema efek suara



 UM3561
IC menghasilkan semua efek suara, output pada Pin 3 yang diperkuat oleh transistor. Sebuah resistor 64 ohm loudspeaker dapat diganti di tempat 56 ohm resistor dan 8 ohm loudspeaker. 2 tiang 4 cara beralih mengontrol efek suara. Posisi 1 (sebagai ditarik) menjadi sirene polisi, posisi 2 adalah suara mesin api, 3 adalah ambulans dan posisi 4 adalah efek senapan mesin. IC diproduksi oleh UMC dan tersedia dari Maplin kode elektronik UJ45Y. Pada saat menulis ini sekarang telah dihentikan, tetapi mereka telah membatasi stok yang tersedia.






Skema Amplifer 8 watt, 10 watt, 15 watt, 20 watt, 25 watt , 45 watt dan 70 watt

Skema Amplifer 8 watt, 10 watt, 15 watt, 20 watt, 25 watt , 45 watt dan 70 watt



Buat anda kususnya adik adik pelajar yang masih belajar sebagai npemula dalam melakukan perakitan elektronika di bawah ini saya berikan beberapa contoh rangkaian amplifier yang kami salin dari skema TULUS KIT yang pernah jaya bbeberapa tahun lalu. seiring dengan berkembangnya teknologi memang akhir akhir ini rangkaian elektronika semacam ini sudah mulai di tinggalkan dan tergeser oleh elektronika digital. mereka lebih suka mutar lagu di HP dari pada di radio bikinan sendiri. namun sebenarnya suatu alat dari hasil bikinan sendiri itu sebenarnya memiliki makna tersendiri. ada rasa puas di hati karena itu melambangkan kemampuan yang anda miliki. walaupun orang mampu beli perangkat elektronika canggih namun belum tentu di bisa merakit sendiri.

sepertinya gak usah panjang lebar saya menulis pengantar artikel ini silakan langsung di simak saja skemanya. semoga berhasil.






























 BATTERY CHARGER 12 volt

BATTERY CHARGER 12 volt



Sebuah desain yang sangat sederhana untuk menjaga arus puncak baterai Ini adalah pengisi baterai  yang sangat sederhana untuk menjaga baterai agar selalu  terisi penuh.  Skema ini memilki 7 macam komponen dalam pembuatannya. Komponen tersebut merupakan komponen elektronika yang mudah didapatkan dipasaran di Indonesia. Sehingga kita tidak akan merasa kesulitan untuk mendapatkannya.


Rangkaian pengisi baterai ini memang sangat sederhana karena rangkaian ini dirancang untuk menstabilkan tegangan aki atau dengan kata lain menjaga agar aki selalu dalam keadaan penuh. Pengisi baterai ini dapat dihubungkan selama berbulan-bulan tanpa dilepas dari sumber tegangan listrik input. Kerena tegangan output pada charger ini sudah disetel sesuai dengan ambang batas maksimum tegangan baterai yang di isi. Sehingga tidak menyebapkan kerusakan pada baterai yang di isi.

Akan tetapi jika anda mengisi baterai pada tegangan yang hamper habis saya sarankan untuk menggunakan charger yang cocok untuk mengisi baterai ini. Karena charger ini hanya mengalirkan arus listrik dalam jumlah kecil, sehingga jika digunakan untuk mengisi baterai yang hamper habis tegangannya maka membutuhkan waktu yang sangat lama untuk bisa mencapai tegangan puncak atau sampai baterai penuh sempurna.

Charger ini bisa digunakan untuk mengisi baterai 12 volt dari tipe baterai kering hingga baterai basah untuk mobil. Dari daya 1,2 Ah sampai dengan 45Ah. Namun sekali lagi ini hanya cocok untuk menjaga agar baetai tetap dalam keadaan penuh dan bukan dirancang untuk mengisi baterai kosong. Walaupun bisa juga dipakai untuk charger baterai yang sudah kosong tetapi akan memakan waktu yang sangat lama untuk bisa mengisi secara penuh.

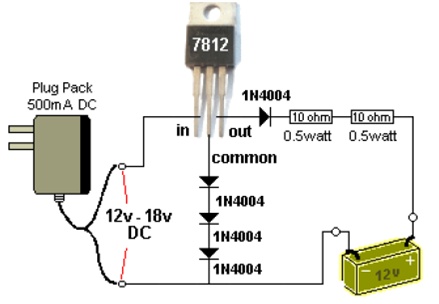

Pada skema charger ini memiliki output tegangan 13, 2 volt dengan input tegangan anatara 15 hingga 18 volt. Dengan arus 0.5 hingga 1 Ampere. Dalam pemasangan IC 7812 anda harus memasang plat pendingin aluminium pada badan IC karena komponen ini akan dilewati arus listrik yang besar dalam proses pengisian baterai ini.



Yuk bikin lampu emergency dari bekas lampu hemat energy (LHE).

Yuk bikin lampu emergency dari bekas lampu hemat energy (LHE).

Saat sudah mulai musim hujan. Ya gak mulai sih sudah beberapa waktu lalu. Tetapi saat ini juga masih musim hujan dan masih sering terjadi pemadaman listrik secara tiba tiba.dan ini sering membuat kita kadang jadi kelabakan saat sedang menjalani momen penting tiba – tiba mati lampu. Apalagi jika kita tidak siap menyediakan baterai di samping kita. Nah kadang orang sering berpikir jika harus beli lampu emergency itu mahal. Kalau bikin lampu minyak, ribet dan gak praktis, beli lilin juga mahal. Hehehe maunya apa ya.

Tetapi sebenarnya banyak sampah disekitar kita yang tidak kita sadari adalah barang berharga yang bisa mendatangkan uang. Atau setidaknya bisa memperingan tugas kita. Coba saja jika suatu saat kita sedang tidur nyenyak tiba tiba listrik mati. Anak kita ngompol lalu menangis. Waduh susah nyari baterai . ya namanya orang baru bangun tidur kesadaran daya ingat belum penuh.


Nah pada postingan ini saya akan bagikan cara memanfaatkan bekas lampu hemat energy untuk membuat lampu darurat/ emergency. Lampu ini hanya memerlukan satu buah batu batrai dengan ukuran 1.5 volt. Bahkan baterai bekaspun yang tegangannya tinggal 0,3volt pun masih sanggup menyalakan LED putih pada lampu ini. LED itusendiri kalau tidak menggunakan rangkaian ini tidak akan bisa menyala hanya dengan 1 baterai dan harus meggunakan 2 baterai 1.5 x 2 + 3volt. Ini baru bisa nyala.


Prinsip kerja lampu ini adalah menggunakan arus redian atau arus hasil dari iduksi trafo. Sehingga tegangan out putnya pun bisa kita atur sendiri sesuai kebutuhan. Kita hanya perlu mengubah jumlah lilitan sekundernya untuk mendapatkan tegangan yang kita inginkan. Tetapi ingat semakin tinggi tegangan maka akan semakin rendah kuat arusnya. Jadi bisa dibilang daya hamper sama.


Dibawah ini adalah gambar lskema lampu emergency menggunakan rangkaian joultief. Dan tentunya anda sudah tidak asing lagi dengan gambar ini karena gambar semacam ini sudah terkenal sejak beberapa tahun lalu.




Daftar komponen:

Resistor --------------1k

Transistor-------------C945/C829/FCS9013/9014

LED --------------------Warna Putih

Lilitan -----------------Masing – masing antara 6 – 9 lilit

Tegangan baterai antara 0,3 sampai 1.5 volt saja. Jangan lebih



Inilah bahan – bahan yang akan kita gunakan dan hanya sebagian tentunta.






Kita ambil toroidnya. Kemudian kita lepas kabel yang yag yang melilit . ambil yang pendek aja sedangkan kabel yag panjang jangan dilepas. Lalu ambil kabel yang lain kemudian lilitkan pada toroid ( besi bulat warna hitam seperti donat) kita lilitkan sbanyak lilitan yang masih tertinggal tadi. Cara membuat lilitannya adakan searah dengan lilitan ang ada.


Kalau saya biasanya membuat lilitan antara 6 sampai 12 lilitan saja sudah cukup.




Letak kaki berbeda beda tergantung type dan merek, Anda bisa menggunakan salah satu dari daftar transistor seperti gambar diatas. Tetapi



Cara membuat batrae alternatf pada jam dinding

Cara membuat batrae alternatf pada jam dinding





Apa kabar kaan kawan . jumpa lagi setelah  setelah sekian lama blog ini gak di update aaaa karena banyak urusan yang perlu didahulukan yaa begitulah. Pada postingan yang ini aku terinspirasi melihat tumpukan barang-barang rongsok yang ada di gudang aku melihat ada beberapa jam dinding sekitar ada 4 buah semuanya kondisinya sudah tidak beres. Ada yang sering mati ada yang sudah gak mau bergerak sama sekali, mungkin koma ya hehehe. Ya aku lalu mengambil barang barang tersebut lalu aku bongkar satu persatu.

Jam dinding sekarang mudah kok bongkar pasangnya. Gak serumit  yang kita bayangkan. Nah setelah jam dinding berhasil dibongkar maka aku kemudian mengambil multitester lalu aku cek bagian per pada baterai ternyata jarum multitester gak mau bergerak sama sekali. Nah dengan gejala seperti ini kita jangan buru-buru menganggap kalau jam itu sudah rusak.

Langkah berikutnya adalah  kita cek pada pcbnya. Menurut yang sering saa alami kebanyakan jam dinding rusak karena per atau plat logam yang menghubungkan batrae dengan rangkaian elektronik  terhalang oleh kerak pada pcb. Andai saja itu  kerak nasi pasti sudah aku santap, eealaaah malah guyon to piye iki.

Yo wis sekarang dilanjut aja untuk membersihkan kerak tadi dengan silet dengan cara dikerik hati – hati ya jangan sampai melukai komponen di sekelilingnya. Jangan lupa plat logam\per nya juga harus dibersihkan.  Oke sekarang kita tes aja kalau mahnit bergerak berarti koneksi baik. Tetapi kalau diam ya jelas mati to hehehe. Untuk mencobanya cukup pasang gigi pada magnit saja kalau sudah jelas hidup baru di pasang seperti semula.

Tetapi kalau saya peribadi biasanyaper gak saya pasang tetapi saya solder sambung kabel antara PCB dengan baterainya agar kontak lebih baik alias gak kendor lagi. Tetapi kendalanya pas mau ganti batrai repot harus mencopot pakai solder lagi. Untuk itulah karena saya males masangnya makanya saya menggunakan batrai hp sebagai sumber tegangannya. Tetapi harus  dipasang regulato terlebih dahulu agar tegangan bisa setabil pada tegangan kisaran 1.3 – 1.4 volt. Sebenarnya itu masih kurang katena setandartnya adalah 1.5 volt dc.

Regulator ini tak hanya bisa untuk baterai hp pada inputnya tetapi kita bisa menggunakan aki 12volt untuk menyalaan jam dinding. Mungkin anda akan bilang Cuma jam dinding ngapain pakai aki motor. Nah ini kan Cuma pilihan saya gak menyarankan.

Saya hanya mengasumsikan saja. Karena dirumahku aku memasang lampu lampu LED pada kamar kamar menggunakan kabel yang dipasang mirip instalasi listrik PLN. Tetapi menggunakan sumber dari aki motor bekas yang yang saya perbaiki sebsanya. Aki tersebut aku charge pakai adaptor 15volt  0.5 Ampere. Memang jumlah ampere masih terlalu kecil tetapi tak mengapa karena aku hanya menggunakan barabf bekas se adanya.

Kembali ke masalah  jam dinding  tadi   kita bisa juga menghubungkan jam dinding dan lampu pada aki tersebut. Tetapi kalau saya menggunakan baterai hp bekas yang saa buang regulatornrnya. Kalu baterai mati tinggal charger aja aku menchage gak menunggu sampai mati karena charger aku hubungkan dengan lampu kamar tidur. Jadi kalau lampu kamar nyala otomatis baterai jam ikut diisi.

Sekema regulator untuk jam dindingnya kamu bisa lihat gambar berikut ini


R
220-330 ohm
D1
3,6 – 3,8volt
D2, D3, D4
IN4007
Q
FCS9013

Ralat: dioda IN4007 harusnya 3 buah dipasang seri
