Diagram sirkuit ini menunjukkan Anda bagaimana untuk membuat 5V untuk 12V
variabel DC power supply dari tetap 5V regulator IC 7805. Hal ini dicapai
dengan menambahkan dua resistor R1 dan R2 seperti pada gambar. Ketika
resistor R1 dan R2 ditambahkan persamaan untuk tegangan output dari 7.805
menjadi Vout = Vfixed + {R2 [(V tetap / R1) +
Istandby]}, di mana Vfixed = 5V dan Istandby = Vfixed / R1.By memvariasikan
POT R2 Anda dapat mengatur tegangan output antara 5V dan 12V.

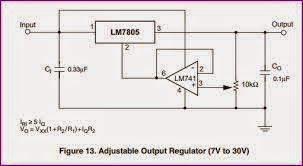

Diagram sirkuit.
catu daya variabel dengan menggunakan 7.805
Catatan.
Rangkaian dapat dirakit pada papan vero.
T1 dapat menjadi primer 230V, 9V / 5A stepdown transformator sekunder.
7805 harus dilengkapi dengan heat sink.
F1 bisa menjadi sekering 1A.
Diterjemahkan dari
http://www.circuitstoday.com/variable-power-supply-using-7805
